Descripción
⚡ La protección de cabecera para tu cargador trifásico

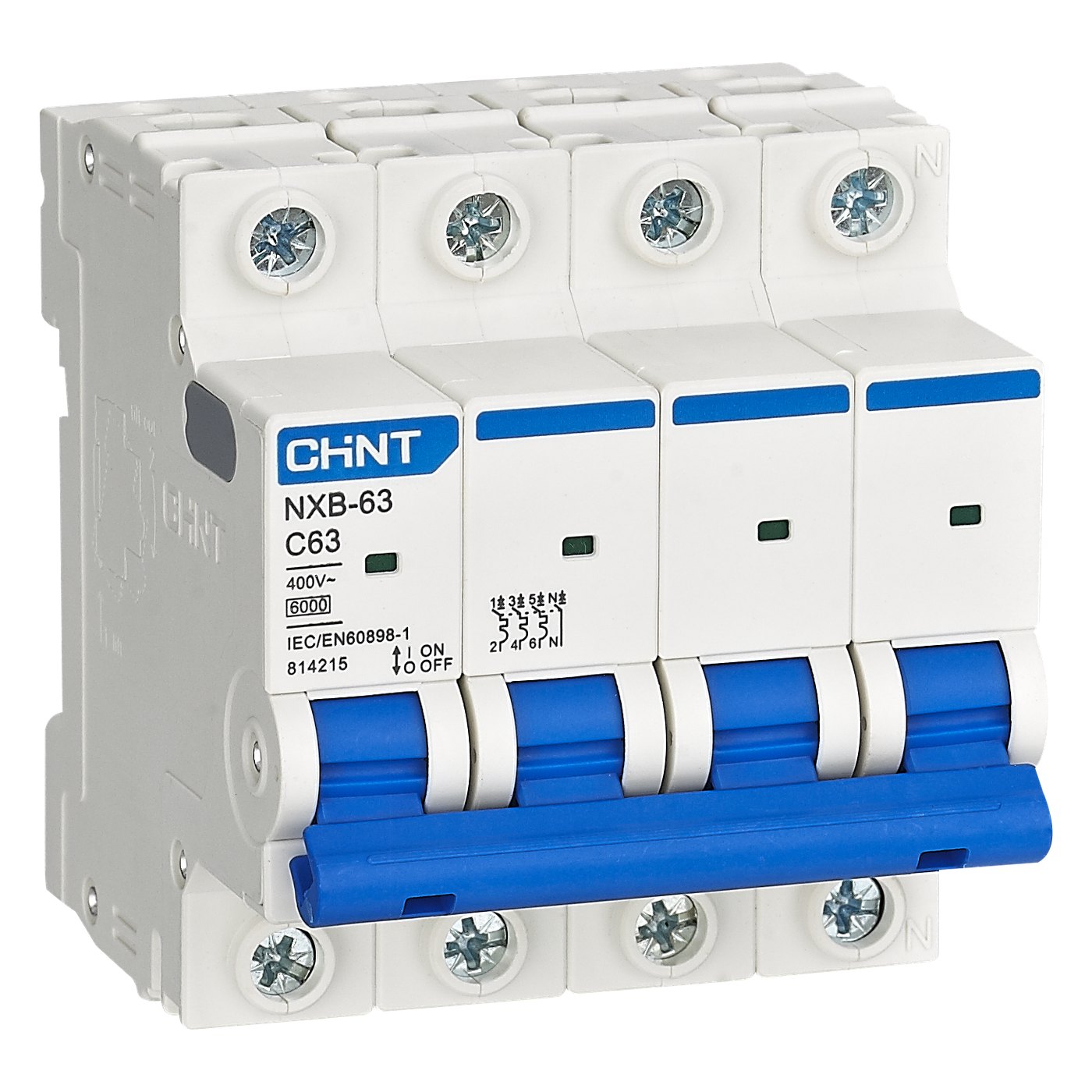

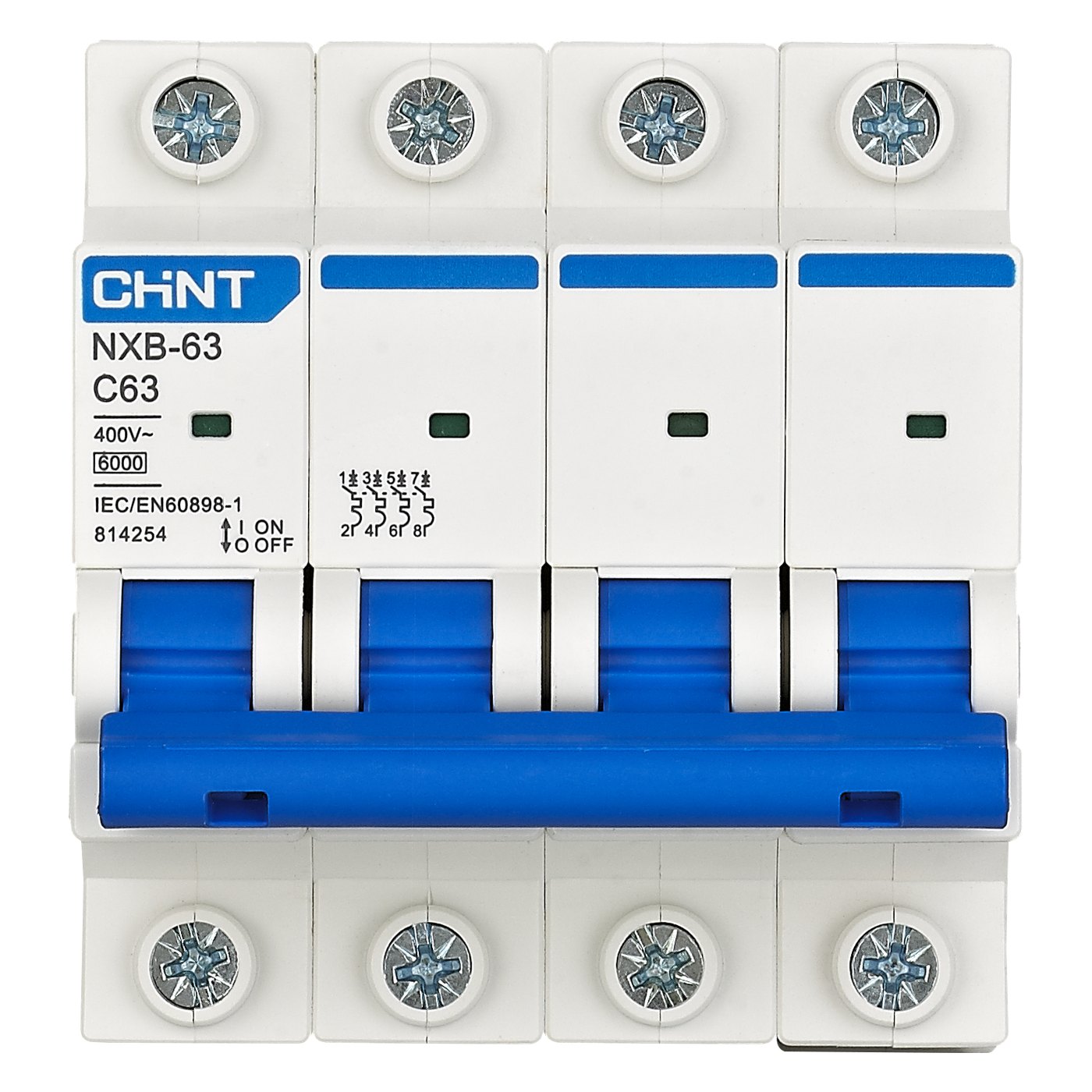

El interruptor termomagnético CHINT NXB-63 4P 63A es la térmica que va en el tablero antes del wallbox trifásico: corta la alimentación ante una sobrecarga sostenida o un cortocircuito, y protege el cableado, el tablero y el cargador.
Con 63 A de corriente nominal en 4 polos cubre con margen la línea de un cargador de 11 kW (16 A por fase) o de 22 kW (32 A por fase), y la curva C es la indicada para cargas con electrónica de potencia como un cargador de vehículo eléctrico.
🛡️ Qué protege
- ⚡ Sobrecarga: disparo térmico por bimetal
- 💥 Cortocircuito: disparo magnético instantáneo
- 🔌 4 polos: corta las tres fases y el neutro a la vez
- 📈 Curva C (5 a 10 × In): no dispara con el arranque del cargador
🔧 Montaje y uso
- 📏 Riel DIN 35 mm, 4 módulos de ancho (72 mm)
- 🔩 Bornes para conductor de 1 a 25 mm², apriete 2 N·m
- 🟢 Indicador de posición del contacto: rojo ON, verde OFF
- 🔁 Vida mecánica 20.000 maniobras, eléctrica 10.000
📋 Ficha técnica
- Modelo: NXB-63 4P C63
- Polos: 4P (3 fases + neutro)
- Corriente nominal (In): 63 A
- Curva de disparo: C
- Tensión nominal (Ue): 400 V~ 50/60 Hz
- Poder de corte (Icn): 6 kA
- Tensión de impulso (Uimp): 4 kV
- Norma: IEC/EN 60898-1
- Montaje: Riel DIN 35 mm (TH35-7.5)
- Ancho: 72 mm (4 módulos)
- Bornes: 1 a 25 mm²
- Temperatura de trabajo: −35 °C a +70 °C
- Grado de protección: IP20 (IP40 en tablero)
🔌 Para qué cargador
Wallbox trifásico de 11 o 22 kW (AW-AC-D 11/22 kW, AW-TA-AC-WW 11/22 kW). Se combina con el disyuntor diferencial tipo B NL210 4P 63A y el descargador NU6-II G 3P+N para completar el tablero del cargador. El diferencial va siempre tipo B: es el único que detecta las fugas en corriente continua que puede generar un cargador; un tipo A no las ve y además queda ciego para las fugas comunes.
La instalación eléctrica del cargador debe hacerla un electricista matriculado, según la reglamentación AEA 90364 y las indicaciones del fabricante del equipo.
