Descripción
⚡ Que un rayo no te queme el cargador

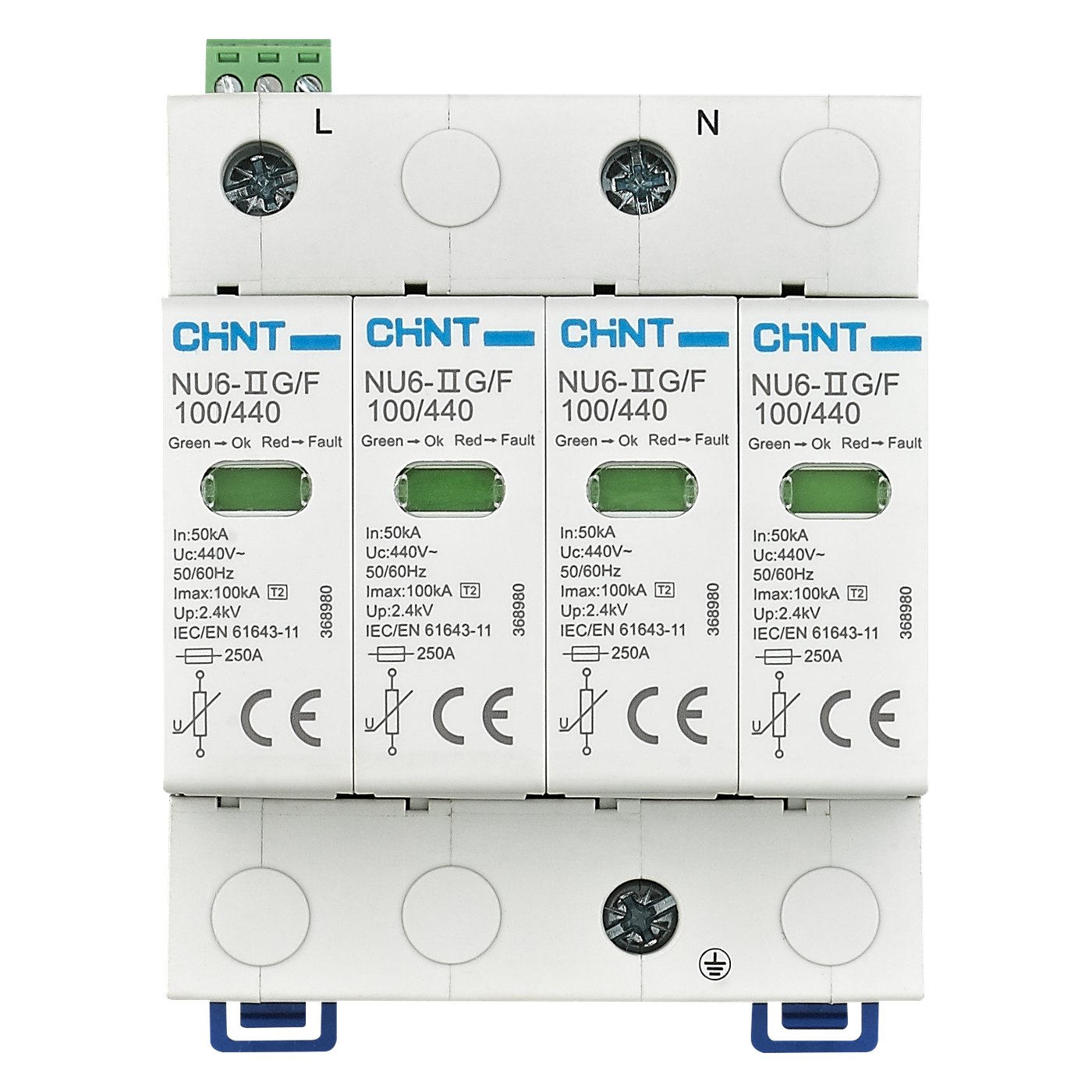

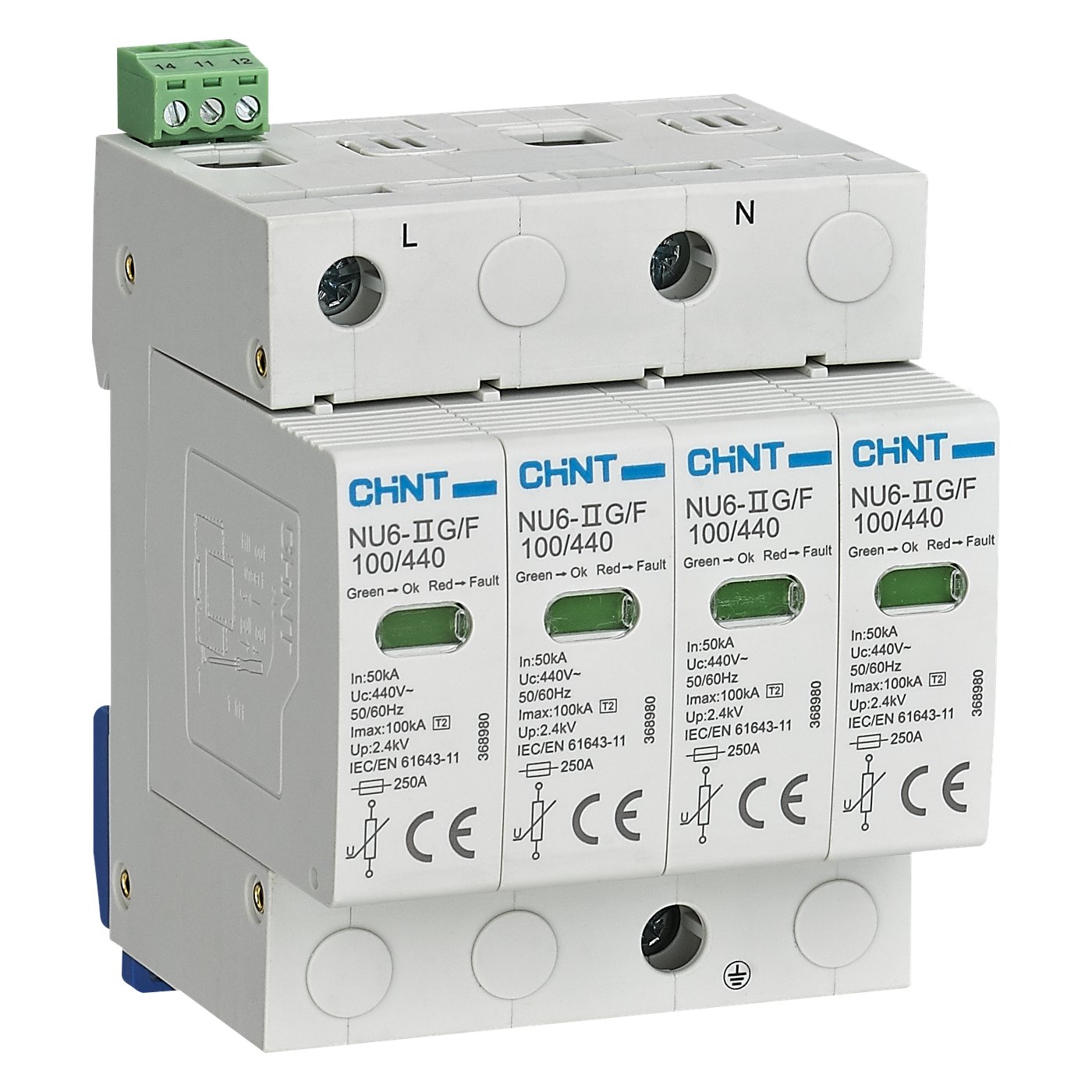

El descargador de sobretensión CHINT NU6-II G 40 kA / 275 V 3P+N se instala en el tablero del cargador trifásico y desvía a tierra las sobretensiones transitorias que entran por la red: descargas atmosféricas cercanas, maniobras de la distribuidora, arranque de motores grandes.
Un wallbox es electrónica de potencia conectada las 24 horas. Sin descargador, el primer pico fuerte de tensión puede dejarlo fuera de servicio. Con el NU6-II G, la energía del pico se descarga a tierra y el cargador queda protegido.
🛡️ Cómo protege
- ⚡ Tipo II según IEC/EN 61643-11: para tableros de distribución
- 💨 40 kA de corriente máxima de descarga (onda 8/20 µs), 20 kA nominal
- 🔻 Nivel de protección 1,5 kV: lo que ve el cargador queda por debajo de lo que soporta
- 🔌 3P+N: protege las tres fases contra neutro y el neutro contra tierra (esquemas TT y TN-S)
🔁 Mantenimiento sin cortar la luz
- 🧩 Módulos enchufables: si un módulo se agota, se saca y se pone uno nuevo sin desconectar el circuito
- 🟥 Indicador de estado en cada módulo: avisa cuando hay que reemplazarlo
- 🔒 Ventana de tensión en la base: impide poner un módulo de tensión equivocada
- 📏 Riel DIN 35 mm, 4 módulos de ancho (72 mm)
📋 Ficha técnica
- Modelo: NU6-II G 40kA/275V 3P+N
- Código CHINT: 252555
- Tipo: II (Clase II)
- Polos: 3P+N (L1, L2, L3 – N + N – PE)
- Tensión máxima de servicio continuo (Uc): 275 V~
- Corriente nominal de descarga (In, 8/20 µs): 20 kA
- Corriente máxima de descarga (Imax, 8/20 µs): 40 kA
- Nivel de protección (Up): 1,5 kV
- Tensión nominal: 230/400 V~ 50/60 Hz
- Esquemas de tierra: TT, TN-S
- Norma: IEC/EN 61643-11
- Montaje: Riel DIN 35 mm (TH35-7.5)
- Ancho: 72 mm (4 módulos)
- Alto × profundidad: 67,7 × 45 mm
🔌 Para qué cargador
Wallbox trifásico de 11 o 22 kW. Va en el tablero del cargador junto a la térmica NXB-63 4P 63A y el disyuntor diferencial tipo B NL210 4P 63A. El diferencial va siempre tipo B: es el único que detecta las fugas en corriente continua que puede generar un cargador; un tipo A no las ve y además queda ciego para las fugas comunes.
La instalación eléctrica del cargador debe hacerla un electricista matriculado, según la reglamentación AEA 90364 y las indicaciones del fabricante del equipo.
