⚡ La térmica justa para un wallbox de 7 kW

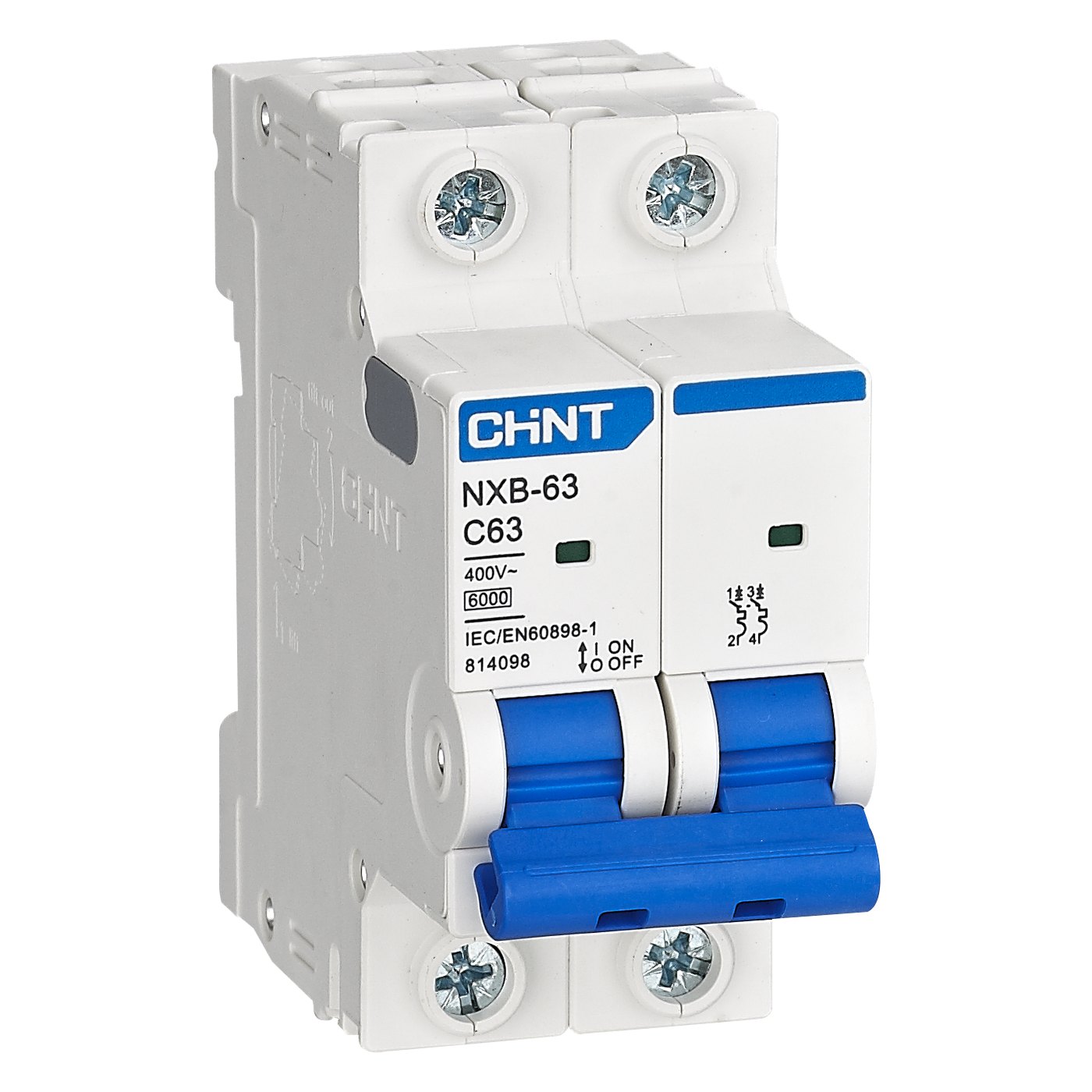

El interruptor termomagnético CHINT NXB-63 2P 32A protege la línea monofásica que alimenta al cargador: corta ante sobrecarga o cortocircuito y cuida el cableado, el tablero y el equipo.
Un wallbox monofásico de 7 kW toma 32 A, exactamente la corriente nominal de esta térmica. Los 2 polos cortan fase y neutro juntos, y la curva C tolera el arranque del cargador sin disparos molestos.
🛡️ Qué protege
- ⚡ Sobrecarga: disparo térmico por bimetal
- 💥 Cortocircuito: disparo magnético instantáneo
- 🔌 2 polos: corta fase y neutro a la vez
- 📈 Curva C (5 a 10 × In): pensada para cargas con electrónica
🔧 Montaje y uso

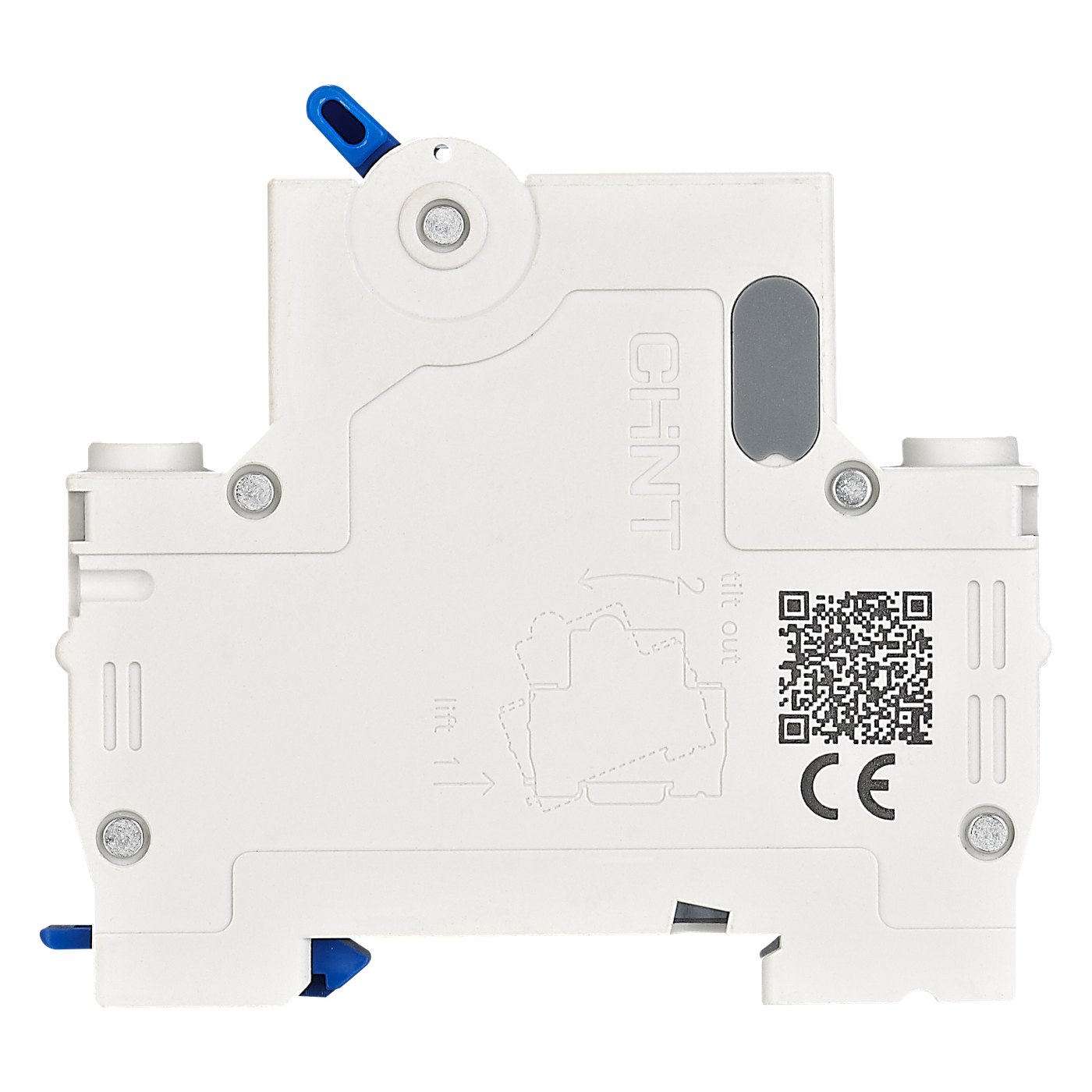

- 📏 Riel DIN 35 mm, 2 módulos de ancho (36 mm)
- 🔩 Bornes para conductor de 1 a 25 mm², apriete 2 N·m
- 🟢 Indicador de posición del contacto: rojo ON, verde OFF
- 🔁 Vida mecánica 20.000 maniobras, eléctrica 10.000
📋 Ficha técnica

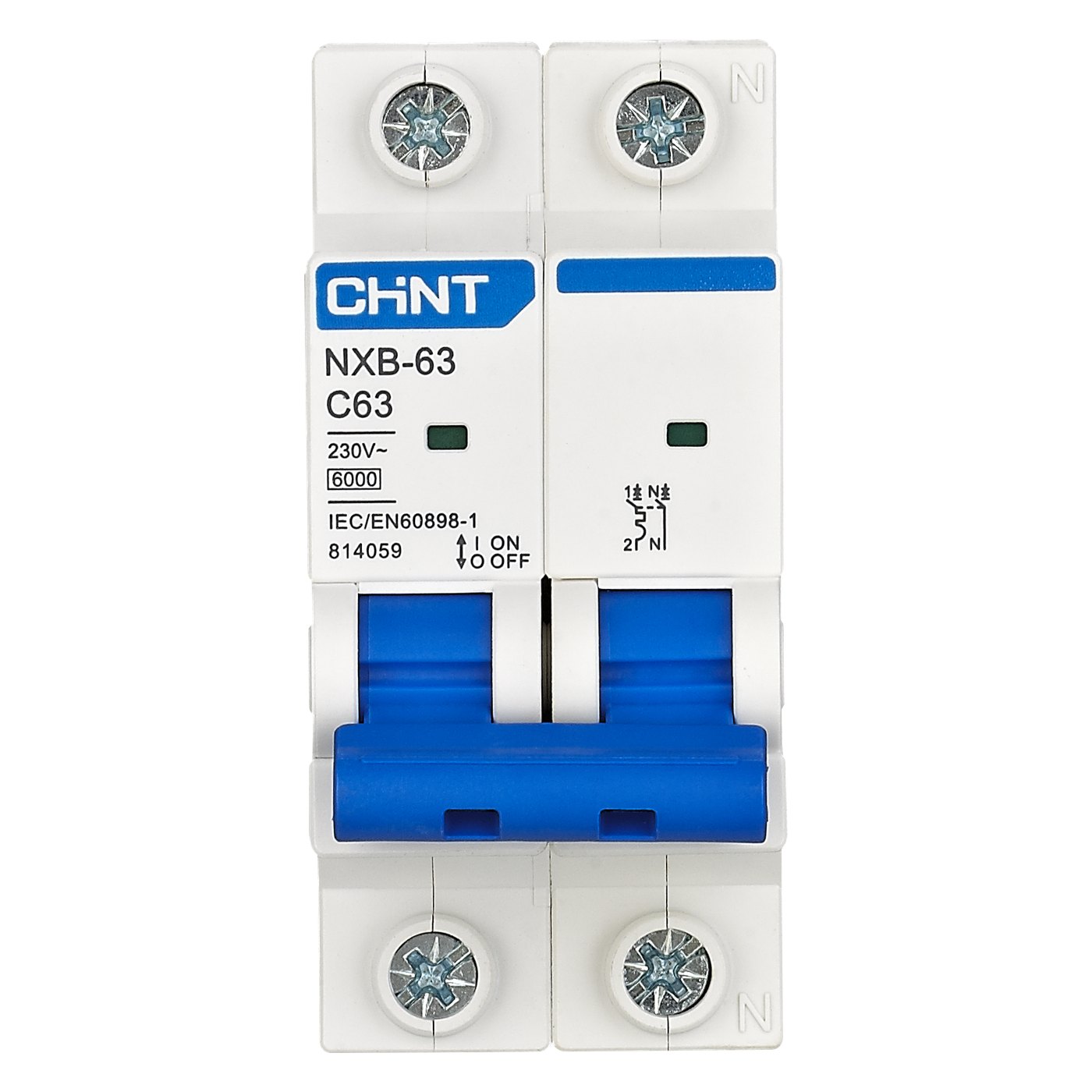

- Modelo: NXB-63 2P C32
- Polos: 2P (fase + neutro)
- Corriente nominal (In): 32 A
- Curva de disparo: C
- Tensión nominal (Ue): 230 V~ 50/60 Hz
- Poder de corte (Icn): 6 kA
- Tensión de impulso (Uimp): 4 kV
- Norma: IEC/EN 60898-1
- Montaje: Riel DIN 35 mm (TH35-7.5)
- Ancho: 36 mm (2 módulos)
- Bornes: 1 a 25 mm²
- Temperatura de trabajo: −35 °C a +70 °C
- Grado de protección: IP20 (IP40 en tablero)
🔌 Para qué cargador
Wallbox monofásico de 7 kW (AW-AC-KQ06-7, AW-AC-KQ08-7, AW-AC-D 7 kW). Se combina con el disyuntor diferencial tipo B NL210 2P 40A y el descargador NU6-II G 1P+N para completar el tablero del cargador. El diferencial va siempre tipo B: es el único que detecta las fugas en corriente continua que puede generar un cargador; un tipo A no las ve y además queda ciego para las fugas comunes.
La instalación eléctrica del cargador debe hacerla un electricista matriculado, según la reglamentación AEA 90364 y las indicaciones del fabricante del equipo.
