Disyuntor Diferencial Tipo B CHINT NL210 4P 63A 30 mA Trifásico | NL210 4P 63A 30mA B

CHINT-NL210-4P-63A-30MA-B

🛡️ Disyuntor diferencial tipo B CHINT NL210 4P 63A 30 mA. El único tipo de diferencial que detecta las fugas en corriente continua que puede generar un cargador de auto eléctrico. Obligatorio para instalar un wallbox trifásico según IEC 61851-1. 🔌 Riel DIN, norma IEC/EN 62423.

Disyuntor Diferencial Tipo B CHINT NL210 4P 63A 30 mA Trifásico | NL210 4P 63A 30mA B

Especificaciones

Medidas del embalaje	10 x 8 x 6 cm
Peso	0.4 kg
No la detecta	una fuga en continua lisa pasa por un tipo A sin dispararlo.
Y lo deja ciego	con más de unos 6 mA de continua el núcleo magnético del tipo A se satura y deja de detectar también las fugas normales en alterna. Toda la instalación queda sin protección, y nadie se entera hasta que pasa algo.
El tipo B ve las tres	alterna, continua pulsante y continua lisa, hasta 1.000 Hz.
Por eso la norma lo exige	IEC 61851-1, la norma de los puntos de carga, pide diferencial tipo B en cada cargador (o tipo A más un detector de 6 mA DC integrado). Nosotros instalamos siempre con tipo B.
Sensibilidad 30 mA	protección de personas, disparo instantáneo
4 polos	tres fases + neutro, 63 A
Modelo	NL210 4P 63A 30mA tipo B
Polos	4P (3 fases + neutro)
Corriente nominal (In)	63 A
Corriente diferencial nominal (IΔn)	30 mA
Tipo	B (AC + DC pulsante + DC lisa, hasta 1.000 Hz)
Tensión nominal	400/415 V~ 50 Hz
Disparo	Instantáneo, sin retardo
Normas	IEC/EN 62423, IEC/EN 61008-1
Montaje	Riel DIN 35 mm EN 60715
Dimensiones	72 × 91 × 49,5 mm (4 módulos)
Bornes	Cable hasta 35 mm² · peine 10–16 mm²

Características

Fugas en corriente alterna senoidal
Fugas en corriente continua pulsante
Fugas en corriente continua lisa, hasta 1.000 Hz
Riel DIN 35 mm con clip rápido, 72 mm de ancho
Bornes hasta 35 mm² por cable, 10 a 16 mm² por peine
Botón de prueba (T) para verificar el disparo periódicamente
Vida mecánica 10.000 maniobras, eléctrica 4.000
Corriente de cortocircuito condicional (Inc): 10 kA

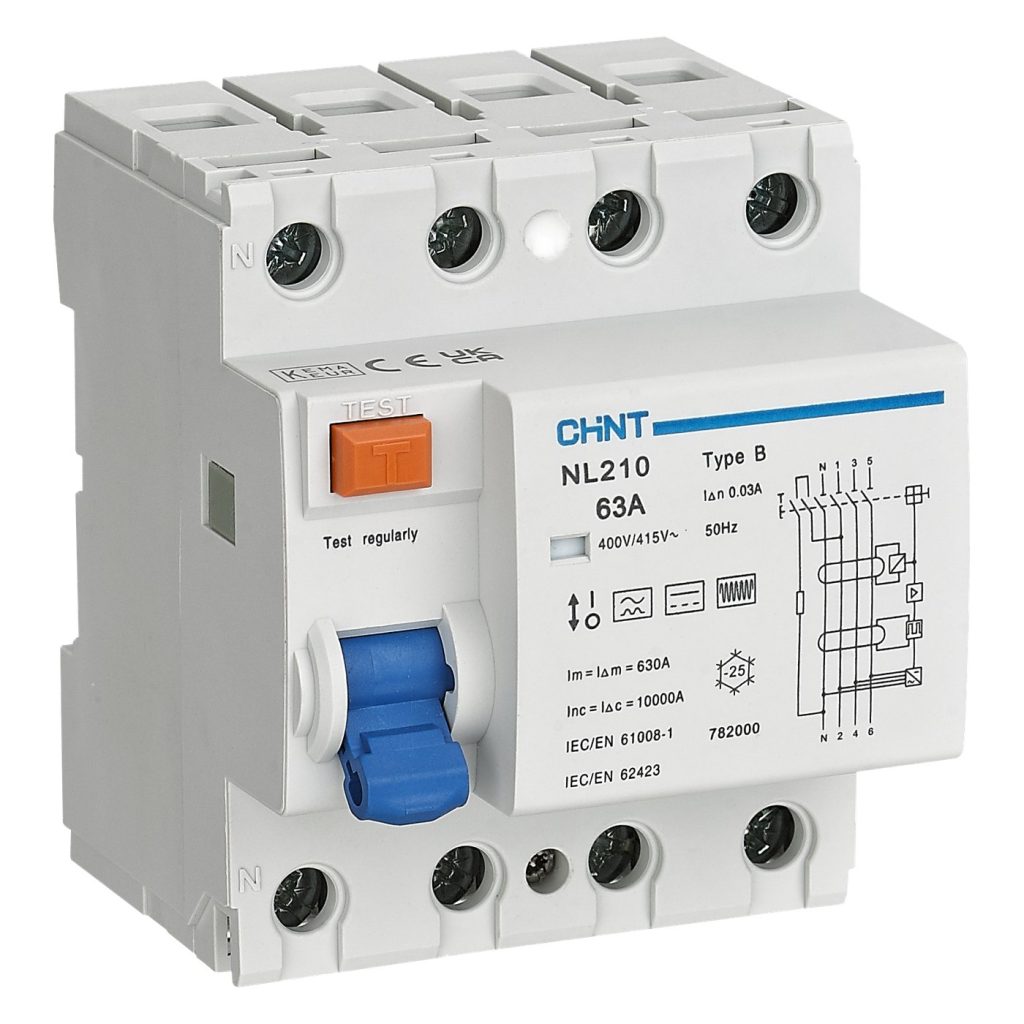

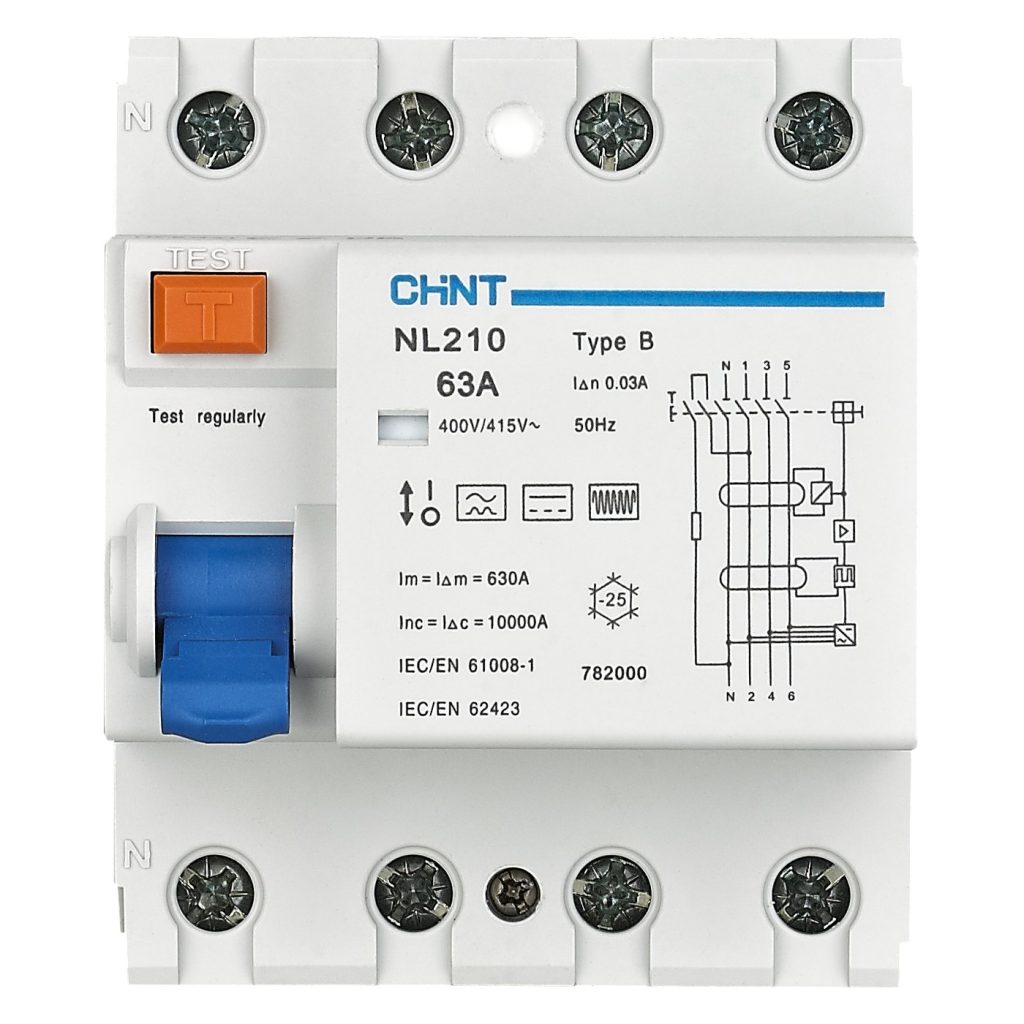

Imágenes
