🛡️ El diferencial que un cargador de auto eléctrico necesita

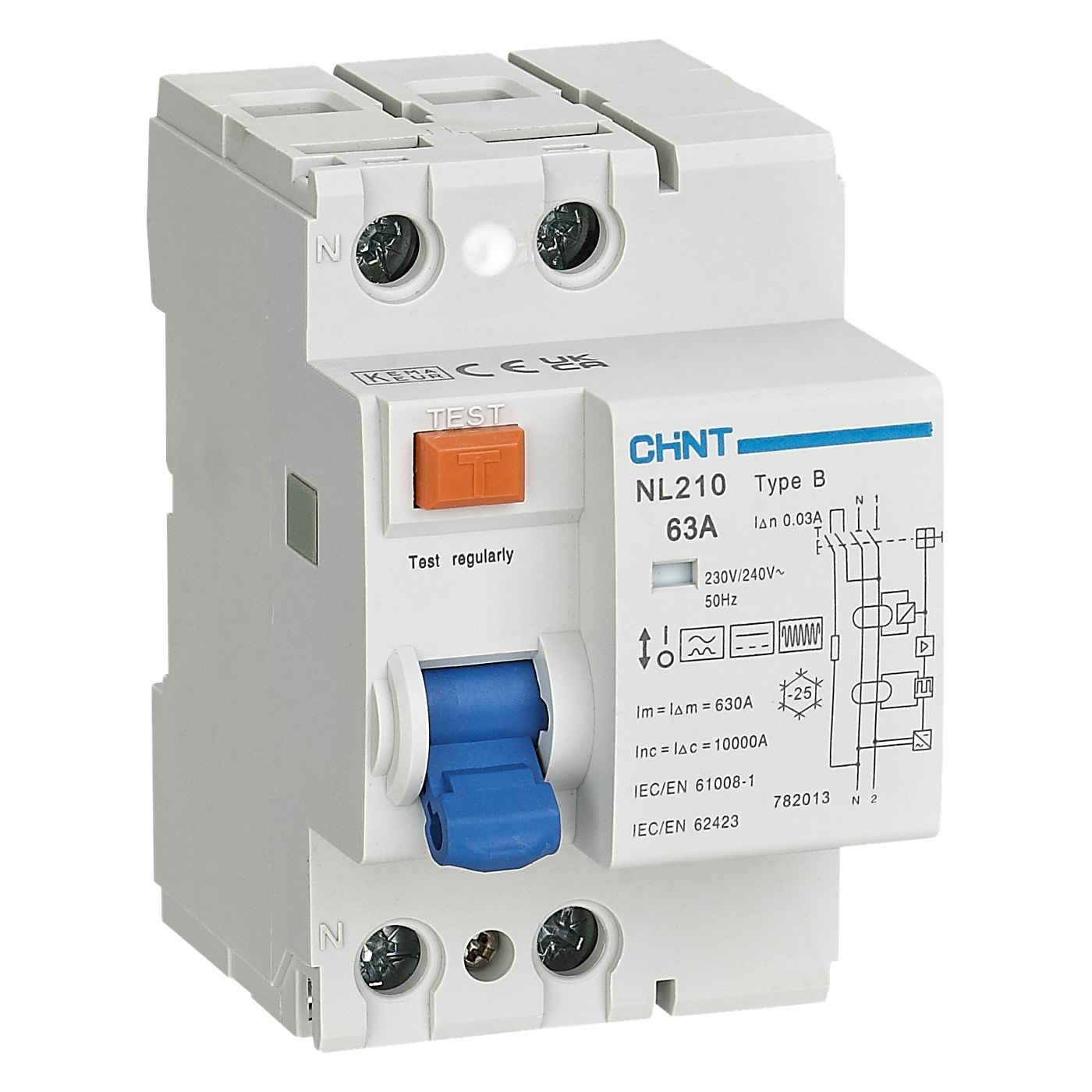

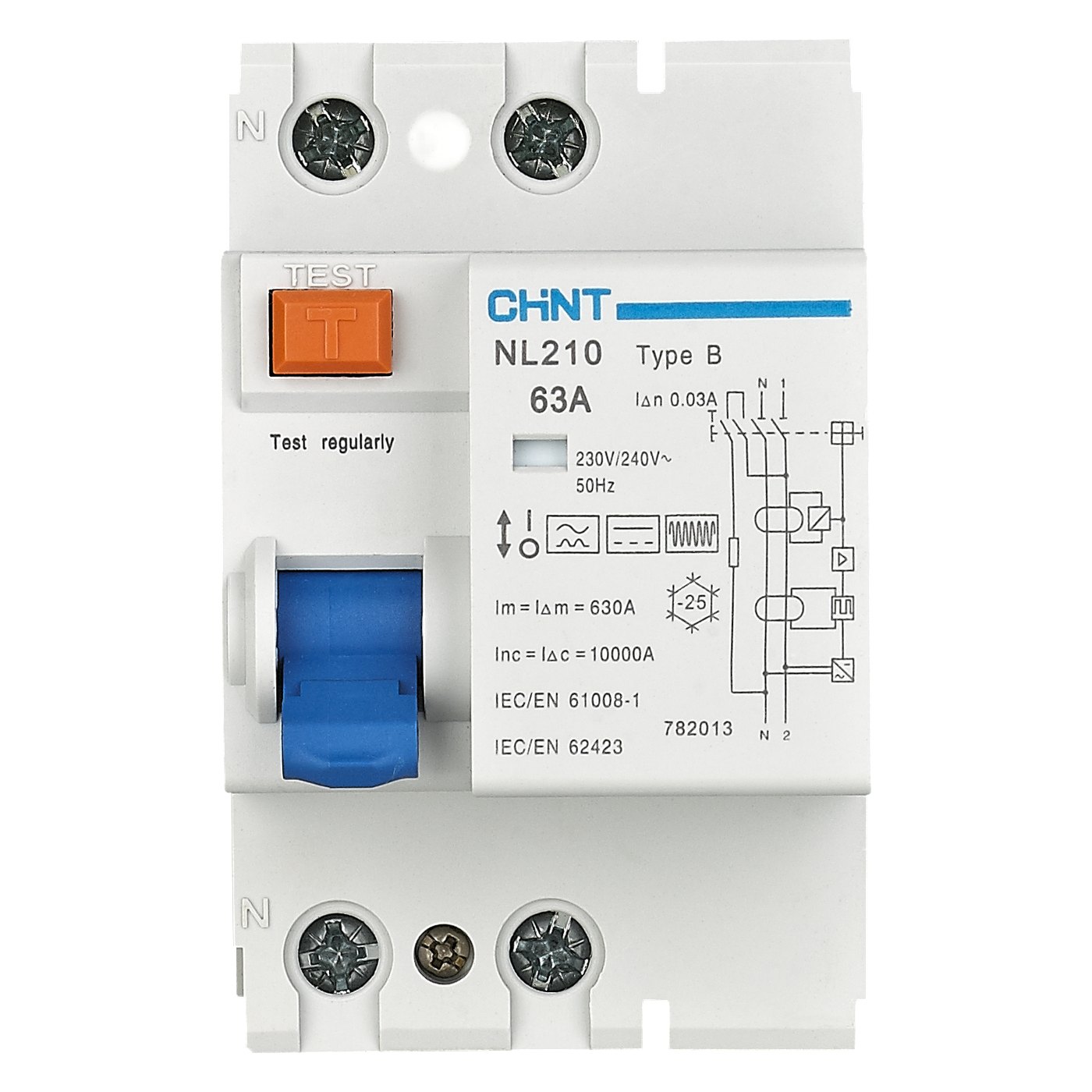

El disyuntor diferencial CHINT NL210 tipo B 2P 40A 30 mA protege a las personas contra contactos eléctricos en la instalación del wallbox monofásico. Detecta cualquier corriente de fuga a tierra mayor a 30 mA y corta al instante.
La diferencia con un disyuntor común (tipo A o AC) es decisiva: un cargador de vehículo eléctrico puede generar fugas en corriente continua lisa, que un diferencial tipo A no ve y que además lo «ciegan» para las fugas normales. El tipo B detecta corriente alterna, continua pulsante y continua lisa hasta 1.000 Hz. Por eso la norma IEC 61851-1 exige tipo B (o tipo A con detección de 6 mA DC) en cada punto de carga.
🅱️ ¿Por qué tipo B y no tipo A?
El diferencial tipo A es el que se instala en casi todas las casas y el que ofrecen muchos instaladores para el cargador. El problema es que un cargador de auto eléctrico tiene electrónica de potencia que puede generar una fuga a tierra en corriente continua lisa, y un tipo A no está hecho para verla.
- 🙈 No la detecta: una fuga en continua lisa pasa por un tipo A sin dispararlo.
- 🧲 Y lo deja ciego: con más de unos 6 mA de continua el núcleo magnético del tipo A se satura y deja de detectar también las fugas normales en alterna. Toda la instalación queda sin protección, y nadie se entera hasta que pasa algo.
- ✅ El tipo B ve las tres: alterna, continua pulsante y continua lisa, hasta 1.000 Hz.
- 📜 Por eso la norma lo exige: IEC 61851-1, la norma de los puntos de carga, pide diferencial tipo B en cada cargador (o tipo A más un detector de 6 mA DC integrado). Nosotros instalamos siempre con tipo B.
🛡️ Qué detecta
- 〰️ Fugas en corriente alterna senoidal
- 📉 Fugas en corriente continua pulsante
- ➖ Fugas en corriente continua lisa, hasta 1.000 Hz
- ⚡ Sensibilidad 30 mA: protección de personas, disparo instantáneo
🔧 Montaje y uso
- 🔌 2 polos: fase + neutro, 40 A (un wallbox de 7 kW toma 32 A)
- 📏 Riel DIN 35 mm con clip rápido, 54 mm de ancho
- 🔩 Bornes hasta 25 mm² por cable, 10 a 16 mm² por peine
- 🔘 Botón de prueba (T) para verificar el disparo periódicamente
- 🔁 Vida mecánica 10.000 maniobras, eléctrica 4.000
📋 Ficha técnica
- Modelo: NL210 2P 40A 30mA tipo B
- Polos: 2P (fase + neutro)
- Corriente nominal (In): 40 A
- Corriente diferencial nominal (IΔn): 30 mA
- Tipo: B (AC + DC pulsante + DC lisa, hasta 1.000 Hz)
- Tensión nominal: 230/240 V~ 50 Hz
- Corriente de cortocircuito condicional (Inc): 10 kA
- Disparo: Instantáneo, sin retardo
- Normas: IEC/EN 62423, IEC/EN 61008-1
- Montaje: Riel DIN 35 mm EN 60715

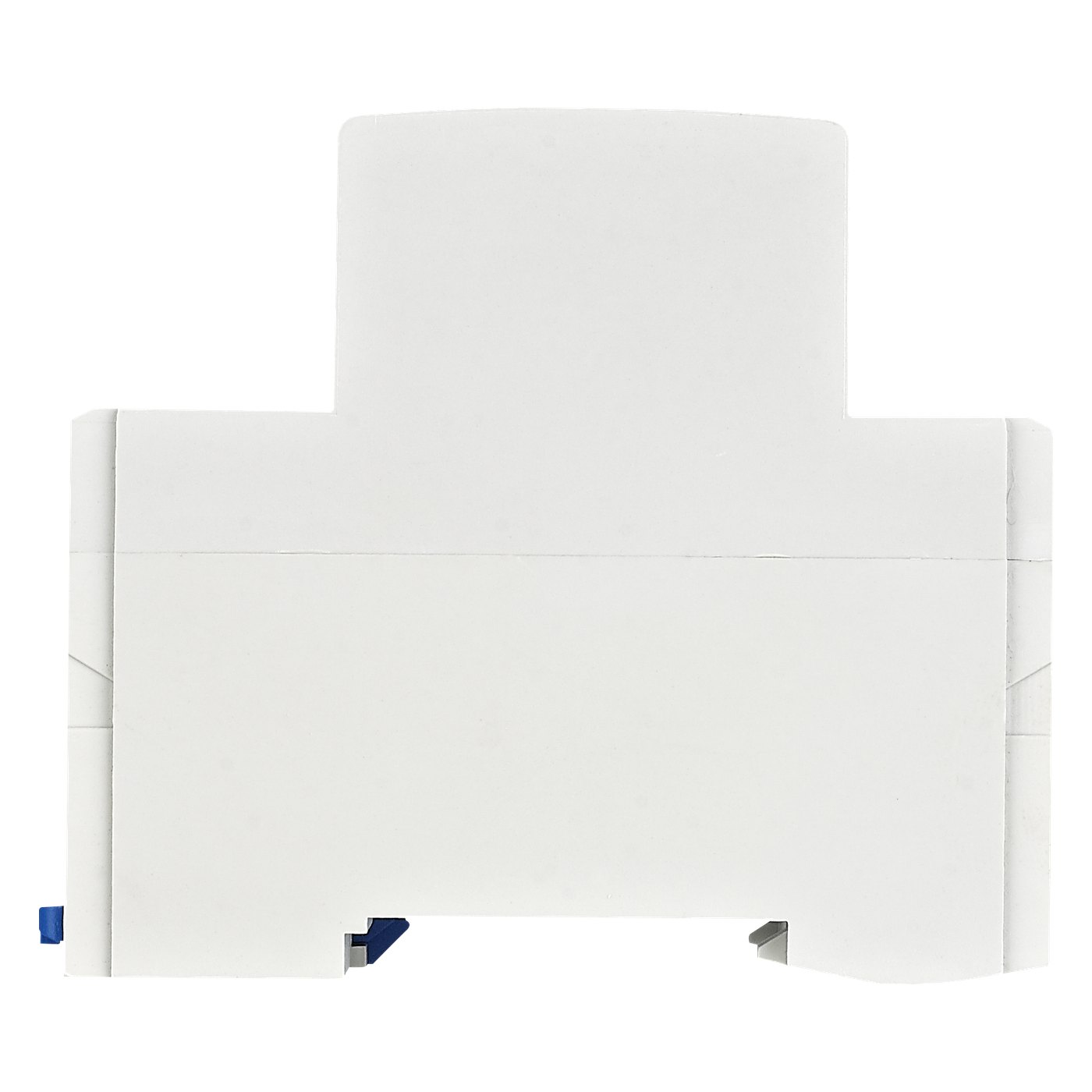

- Dimensiones: 54 × 91 × 49,5 mm (3 módulos)
- Bornes: Cable hasta 25 mm² · peine 10–16 mm²
🔌 Para qué cargador
Wallbox monofásico de 7 kW (AW-AC-KQ06-7, AW-AC-KQ08-7, AW-AC-D 7 kW). Se combina con la térmica NXB-63 2P 32A aguas arriba y el descargador NU6-II G 1P+N.
La instalación eléctrica del cargador debe hacerla un electricista matriculado, según la reglamentación AEA 90364 y las indicaciones del fabricante del equipo.
